サスフィッター (SUS Fitter) ㈱リケン・㈱吉年推奨

サスフィッター (SUS Fitter)

ステンレス鋼管のジョイント専用機器 サスフィッター

従来の常識を覆す、高性能&コンパクトな可般型の油圧式拡管機。本機械は配管用ステンレスパイプを拡管させる際に使用する工具です。

本機にはワンタッチで作業を完了させる自動運転機能があり、材料寸法(外形、肉厚等)のバラツキにも対処するべくアタッチメントのアダプター形状に工夫をこらし、さらに仕上がり寸法の合否ゲージを収納するポケットをも準備しています。

だれでも、どこでも、容易に、正しく作業ができる便利な機械です。


※音が出ます。

仕様

名称 ステンレス鋼管 拡管機
形式 TK-SF60
用途 水道配管用継ぎ手との接合部の形成
外形寸法 380L×200W×270H mm
質量 18kg
出力/吐き出し圧力 127kN(13000kgf)/68.6Mpa(700kgf/cm2)
ストローク 10mm
電動機 AC100V 50/60Hz 350W
作動油 油圧作動油 ISO VG32
拡管アタッチメント 13Su、20Su、25Su、30Su、40Su、50Su、60Su
拡管ゲージ 13Su-20Su、25Su-30Su、40Su、50Su、60Su
対象材質、形状 JIS G3448一般配管用ステンレス鋼鋼管13Su~60Su

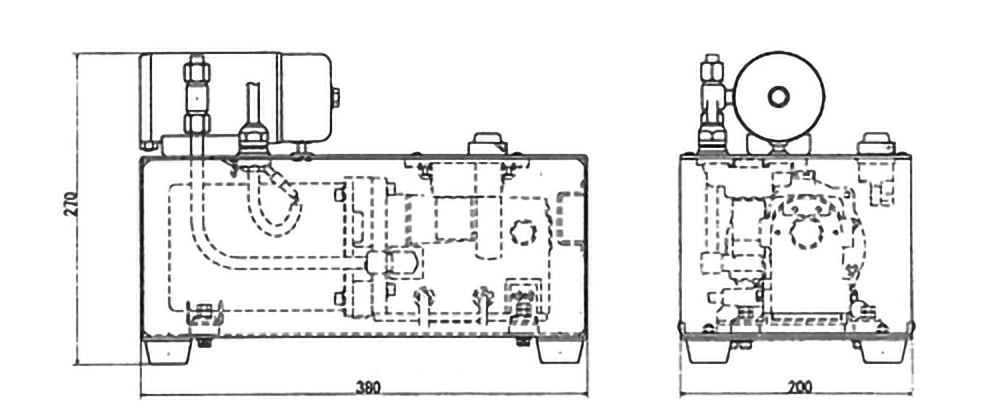

外観図

サスフィッター取扱説明ビデオ


※音が出ます。

※「サスフィッター」は(株)東洋機工の登録商標です。

充電油圧式サスフィット用拡管機(サスフィッター)B60

B60本体

仕様

公称出力 174kN
電動機 14.4V DCモーター
拡管範囲 13Su、20Su、25Su、30Su、40Su、50Su、60Su
適用パイプ 一般配管用ステンレス鋼管 JIS G3448または相当品
外形寸法 526L×273H×95W mm
質量 10.5kg

※外形寸法及び質量は、バッテリパック及び60Suアタッチメント装着時

関連工具

Su管カッター・モデル122XL

122XL
切断能力
薄肉ステンレス管:13Su-100Su
銅管:1/2”-4”(12mm-120mm)
銅継手:1/2”-4”(12mm-120mm)
122XLは、1/2”-4”までの銅管と継手の切断、研磨、リーマ(直径2”まで)、バリ取りを迅速にプロの水準で行います。モデル122XLは重さがたった38kgで、さらに便利な移動用ハンドルが付いていることで、作業現場に直接持ち運ぶことができます。堅牢な鋳造アルミ製ハウジングと強力な1/3HP誘導モーターは、長寿命を誇ります。

バンドソーカッター・IS-BC100

バンドソーカッター・IS-BC100

仕様

形式 IS-BC100
モーター AC100V 50/60Hz 370W
単相誘導電動機(コンデンサー始動)
切断能力 □:90° → 100×150(mm)/45° → 75×100(mm)
○:90° → Φ100(mm)/45° → Φ75(mm)
ブレードサイズ 刃幅13×刃厚0.65×長さ1470(mm)
外形寸法 W290×L780×H680(mm)(フレーム上昇時)
質量 22kg

Su管バリ取り

電動リーマ

性能・装備

適応パイプ 一般配管用ステンレス鋼管 内径Φ14以上(13Su~)
モーター 単相100V 入力240Wシリースモーター
無負荷回転数 4300rpm

サスリーマー

サスリーマ
最大60Φ。きれいに仕上がるバリ取り。
ステンレス管の外面バリ取り加工が可能です。また、内面加工用コーンに46枚の切削刃が付けられており、迅速にきれいな内面リーマー加工も出来ます。焼き入れ鋼構造。
