ヒルティドリル/穿孔機具・鋲打器

ダイヤモンドコアツール

ダイヤモンドコアツール DD EC-1

ハンマードリルとダイヤモンドドリルの利点を兼ね備えた「新世紀のドリル新基準」

DD EC-1

特徴

■迅速・高作業性
「トップスピン」機構と高速回転(9,200rpm)により、ハンマードリル(ヒルティ社製)に匹敵する穿孔スピードを実現。
■簡単・楽々作業
一人作業(ワンマンオペレーション)を実現。「トップスピン」機構により穿孔時の押付圧を軽減し、作業者の疲労を軽減。
■低振動・低騒音
居ながらでの改修工事に最適。さまざまな母材への高品質な穴あけ。
■いつでも・どこでも
さまざまな現場状況やニーズに対応可能、いつでも・どこでも利用できるシステム。
技術データ
定格電圧 100V
定格電流 15.0A
定格電力 1,450W
周波数 50/60Hz
重量 6.8kg
本体寸法 423×108×195mm
無負荷回転数(回/分) 9,200rpm(トップスピン6,700rpm)
許容最大水圧 6気圧
安全クラッチ
解除トルク
13Nm
振動騒音データ
(EN50144準拠)
負荷時の音圧レベル84dB(A)
ハンドル部分での振動値7m/s^2
穿孔径 8mm~35mm
壁面・穴明箇所間の
必要最小距離
36mm
ラジオ・テレビ
妨害防止
EN55014-1準拠
絶縁クラス EN50144クラス1準拠

DD EC-1は、単体でも通常の水処理システムをご利用頂くことでご使用になれます。
詳しくはお問い合わせ下さい。

ウォーターリサイクルユニット DD-REC1

現場を汚さずノロを確実に回収

DD-REC1

特徴

■安全・清潔
穿孔時の粉塵を出すことなく、また、発生するノロを周囲にたれ流さず確実に回収します。
技術データ
定格電圧 100V
定格電流 2.5A
定格電力 300W
周波数 50/60Hz
重量 25.0kg
サイズ
(ホイール含まず)
500×330×420mm
水容量 最大14L
最大水圧 6気圧
許容限界温度(作業時)
(貯蔵/輸送時)
+3~+50℃
-15~+50℃
騒音データ
(EN61029に準ず)
76dB(A)A特性音域
満水で可能な
最大穴あけ数量
約50穴
ホースセット(給排水
ホース/電源コード)
5m

※径20mm、穿孔長125mmで測定
但し、母材・穴あけ方向・穴の種類(貫通穴/非貫通穴)によって異なります。

ダイヤモンドコアツール DD 120 BI ワンタッチチャック

DD 120 BI

特徴

  • コアビットの着脱に工具不要のワンタッチチャック
  • モーターへの負荷を低減し、コアの長寿命かを実現する2段変速ギア
  • 最適な押付圧をランプでお知らせするパワーコントロールサイン
  • 24~162mmという幅広い径で水処理可能
品名 ダイヤモンドコアツール
DD 120 BI+100V
品番 274932
内容 DD 120本体、ドリルスタンド(720mm)DD-LR-SFM、
ウォーターコレクターホルダーDD-RA-WCH、
ウォーターダムDD-WC-SM(24~162mm径に対応)、
メガネレンチ
技術データ
電圧 100V
消費電流 15A
消費電力 1,450W
周波数 50/60Hz
無負荷回転数 (回/分) 1速:650rpm
2速:1,380rpm
適合ビット範囲 62~162mm
16~57mm
最適ビット範囲 37~122mm
重量 10.5kg(スタンド含む)
本体寸法 720×147×330mm
ベースプレート寸法 200×150mm

DD 120 BI 作業イメージ

ダイヤモンドコアツール DD 200(スタンド付き)

楽々組立てで、現場を選ばない 汎用性&パワフル&高耐久性

DD 200

特徴

  • 100V電源で、3段変速ギアシステムと強制空冷ユニバーサルモーターが最高能力を発揮
  • レバーハンドル使用で、45度まで無段階の斜め穿孔が可能
  • 最適ビット範囲は25~300mm、水処理システムは最大250mmまで適用
  • メンテナンス時期がひと目でわかるサービスインジケーター
  • 折りたたみ可能で簡単に運搬可能
  • 工具不要のBLチャックシステム
品名 ダイヤモンドコアツール  DD 200 100V
ドリルスタンド DD-HD 30
品番 283490
305534
内容 DD 200本体
ドリルスタンド DD-HD 30
技術データ
電圧 100V
定格電流 15A
消費電力 1,800W
周波数 50/60Hz
無負荷回転数と
適合ビット範囲
1速:380rpm   202-300(400)mm
2速:640rpm   102-182mm
3速:1,300rpm  25-97mm
本体重量 14.5kg
ドリルスタンド重量 17.9kg
本体寸法※ 630×150×173mm
最大許容水圧 6bar
チャック形式 DD-BLタイプ

※EPTA プロシージャー01/2003に準拠

機能

  • 3段変速ギア
  • 完全密閉永久潤滑油構造
  • オーバーロードプロテクション
  • 電流自動遮断カーボンブラシ
  • サービスインジケーター
  • ワンタッチチャック
  • パワーコントロールサイン
  • ラジオ・テレビ電波妨害防止器
  • 安全クラッチ

DD 200 ダイヤモンドコアツールの特長、利点

DD 200 特長、利点

鋲打機

現場・作業環境を改善!

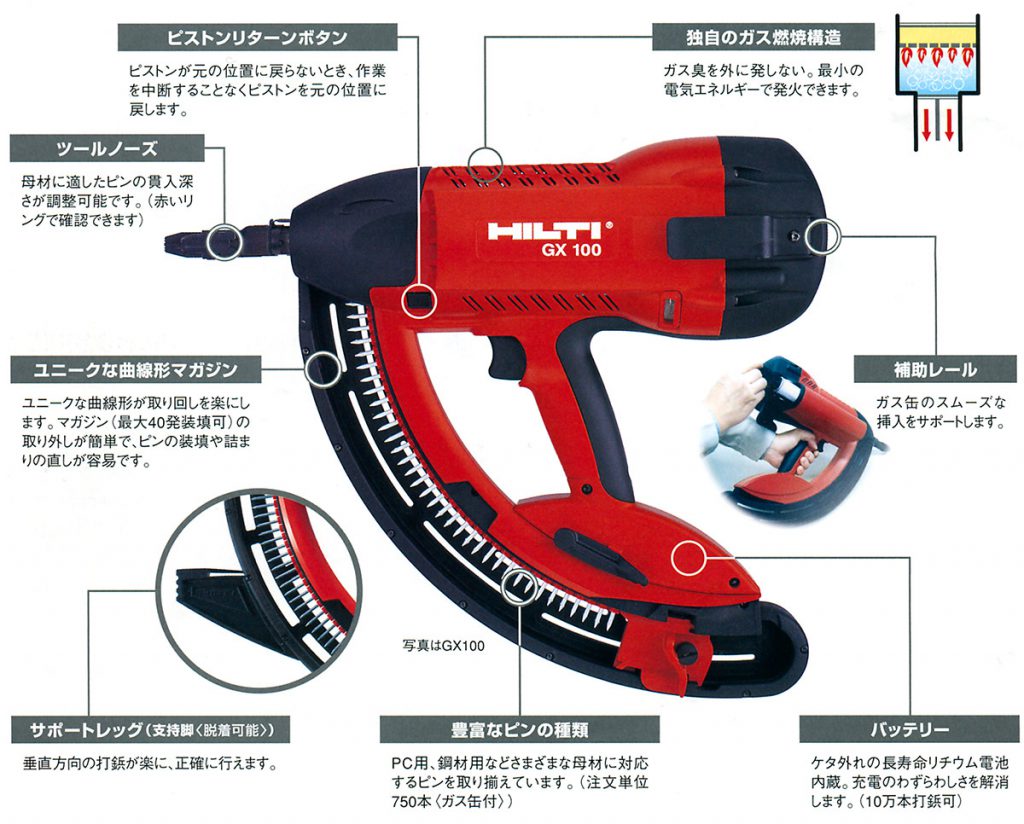

ガス式鋲打機 GX100/GX100-E

環境配慮

  • 低反動
  • 低騒音
  • ガス臭なし

迅速作業

  • 充電不要バッテリー
  • 連続打鋲
    最大40連発
  • 1時間当たり
    最大1,000発打鋲

多様性

  • 豊富な ファスナープログラム
  • 貫入深さ調整可
  • トータルファスニングシステム

高品質

  • 容易なメンテナンス
  • 高耐力な留付け
  • 充実した
    サービス体制

GX100

GX100作業例

GX100作業例
