ベンカン モルコジョイント・BKジョイント工具

ベンカン モルコジョイント工具・CK金属Susプレス工具

小口径

BPD-02型

仕様表

使用範囲
モルコジョイント:13Su,20Su,25Su
ダブルプレス:13Su,20Su,25Su
ネオモルコジョイント:15径
CUプレス:10A,15A,20A,25A
公称出力
93kN(9.5tonf)
吐出出力
62MPa(630kgf/㎝2)
電源
AC100V・50/60Hz
寸法(㎜)
344(L)×200(H)×90(W)
オイル量
約100cc
重量
約5.1㎏(25Suセット時)
固定ダイス形式
両端ピン方式
ヘッド形式
軸方向回転
復帰方式
手動式リリースレバー

小口径バッテリータイプ

BPD-03型

仕様表

使用範囲
モルコジョイント:13Su,20Su,25Su
ダブルプレス:13Su,20Su,25Su
ネオモルコジョイント:15径
CUプレス:10A,15A,20A,25A
公称出力
93kN(9.5tonf)
吐出出力
62MPa(630kgf/㎝2)
電動機
12V DCモーター
バッテリーパック
電池名称:ニッケル水素電池
公称電圧:DC12V
定格容量:3.0Ah
充電時間:22分
重量:700g
寸法(㎜)
333(L)×250(H)×90(W)
オイル量
約100ml
重量
約5.5㎏(25Suセット時)
固定ダイス形式
両端ピン方式
ヘッド形式
軸方向回転
復帰方式
手動式リリースレバー
締付回数(満充電時)
約100回

小口径壁ぎわ配管用

BY型

仕様表

使用範囲
13Su,20Su,25Su
加圧力
98.1kN(10tonf)
吐出圧力
58.8MPa(600kgf/㎝2)
電源
AC100V・50/60Hz
重量(25Suセット時)
約7.5㎏
寸法(L×W×H)
490×80×225㎜
オイル量
約100cc
シリンダーストローク
MAX.30㎜
付属品
六角ゲージ(1個)、オイル(200cc)、肩かけベルト

大口径

BPD-05型

仕様表

使用範囲
モルコジョイント(Su):30・40・50・60
ダブルプレス(Su):30・40・50・60
公称出力
215kN(22tonf)
吐出出力
65MPa
電源
AC100V・50/60Hz
寸法(㎜)
400(L)×270(H)×94(W)
オイル量
約160ml
重量
約10.3㎏(ダイス60Suセット時)
固定ダイス形式
両端ピン方式
ヘッド形式
軸方向回転
復帰方式
手動式リリースレバー

大口径バッテリータイプ

BL2R

仕様表

使用範囲
モルコジョイント:30Su,40Su,50Su
公称出力
12tonf
吐出圧力
700㎏/㎝2
電動機
12V DCモーター
バッテリーパック
電池名称:円筒密閉型ニッケルカドミウム電池
公称電圧:DC12V
定格容量:1.6Ah
充電時間:約12分
重量:0.6㎏
寸法
340(L)×265(H)×84(W)(50Suセット時)
オイル量
約5.5㎏(本体4.4㎏、ダイス1.1㎏)
固定ダイス形式
両端ピン方式
ヘッド形式
軸方向回転
復帰方式
手動式リリースレバー

大口径セパレートタイプ

BPU-500

仕様表

使用範囲
モルコジョイント:30Su,40Su,50Su,60Su
ダブルプレス:30Su,40Su,50Su,60Su
加圧力
22T(500kgf/㎝2)
吐出力
500kgf/㎝2
電源
AC、DC100V 50/60Hz
入力
150W 3.4A
重量(セット時)
10.7㎏(50Suセット時)
重量(全体)
21.5㎏
油圧ホース
5m
タンク容量
0.8リットル

ベンカン BKジョイント工具

据え置きタイプ:BKD-04型

据え置きタイプ:BKD-04型
アタッチメントを交換することで全サイズに対応します。

仕様表

使用範囲
13,20,25,30,40,50,60 Su
公称出力
172.2kN
吐出出力
68.5MPa
電源
AC100V・50/60Hz
ポンプ寸法(㎜)
245(L)×145(H)×280(W)
オイル量
1200cc
重量
油圧ヘッド(本体):9.85㎏
(アタッチメント60 Su取付時)
油圧ポンプ:8.5kg
(ホース、手元スイッチ含まず)
ダイス形式
分割ダイブロック
復帰方式
オートリターン方式

充電油圧式:BKI-06R型

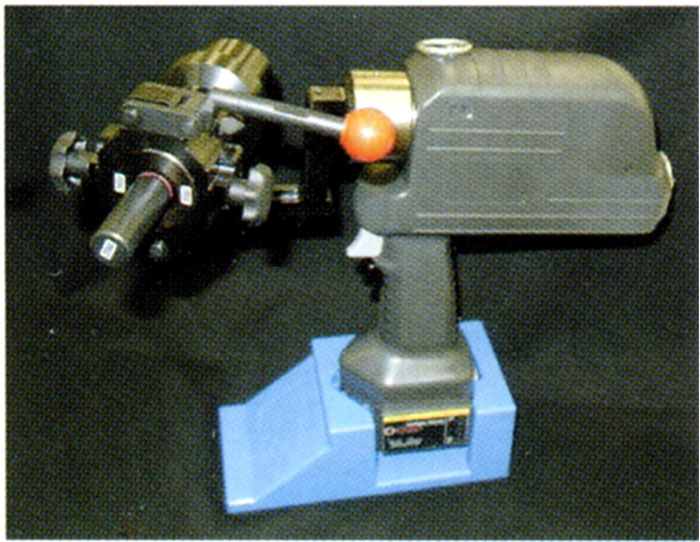

充電油圧式:BKI-06R型

仕様表

使用範囲
13,20,25 Su
寸法(㎜)
430(L)×340(H)×150(W)
重量
約6.5kg (本体、バッテリー及び25 Suアタッチメント装着時)

特徴

特徴

①袋ナットの供回り防止機能

袋ナット内部に設けた「滑りリング」は直線配管における中間部分の、継手やパイプの供回りを可能な限り抑えます。

特徴

②袋ナットの締め忘れ確認機能

「袋ナット」の締付は、黄色の「確認リング」が隠れるまで行います。締付忘れ、締付不足の場合には「確認リング」が目視できます。
また、本締めを忘れた不具合施工に対しても、水圧試験時に漏れを起こし、異常が発見できます。

特徴

③パイプの拡管忘れ発見機能

パイプを拡管しないまま袋ナットを締付けた場合、水圧試験で発見できます。

特徴

④シール材の脱落防止機構

シール材(ゴムリング)が脱落し難い内部装填構造です。
素材は実績あるブチルゴム製です

特徴

⑤フルボア設計

継手の内径がパイプ内径と同等に設計されており、流れを妨げません。

⑥リフォーム対応

切断をすることもなく、袋ナットを緩めることで配管の取り外しが可能です。接続においても、切削油、コンパウンド、フラックス、シール材が不要であり、クリーン配管が可能です。

SU管カッター

PC-28D・PC-60

PC-28D PC-60

Su管カッター

仕様(PC-28D)
型番 PC-28Dコード式
能力 外径:Φ12.7~28.6㎜(無段階)
肉厚:2㎜以下
パイプの機種(一例) ステンレス管:10・13・20・25
銅管:10・13・20・25
カッター刃回転数 220 R・P・M
使用電源 AC100V 50/60Hz
定格電流 3.1A
充電時間
電動機 整流子モーター
大きさ(長さ×幅×高さ) 365×120×210
質量 約2.7㎏
切断時間 ステンレス管:25Su(厚さ1.0㎜)約14秒
銅管:25A(厚さ0.89㎜)約6秒
仕様(PC-60)
型式(品番) PC-60
使用電源 AC100V 50/60Hz
定格電流 11A
電動機 整流子モーター
大きさ(長さ×幅×高さ) 460×190×235㎜
機械(製品)重量 約13㎏
能力 外径:Φ34~60.5㎜(無段階)
肉厚:4㎜以下
パイプの種類(一例) ステンレス管Su:30・40・50・60
ガス・水道管B:1・1.25・1.5・2
硬質塩ビ管:30・40・50
カッター刃回転数 100 R・P・M

モデル122XL

Su管カッター 122XL

切断能力
薄肉ステンレス管:13Su-100Su
銅管:1/2”-4”(12mm-120mm)
銅継手:1/2”-4”(12mm-120mm)

モデル122XL操作122XLは、1/2”-4”までの銅管と継手の切断、研磨、リーマ(直径2”まで)、バリ取りを迅速にプロの水準で行います。モデル122XLは重さがたった38kgで、さらに便利な移動用ハンドルが付いていることで、作業現場に直接持ち運ぶことができます。堅牢な鋳造アルミ製ハウジングと強力な1/3HP誘導モーターは、長寿命を誇ります。
